Биметаллические радиаторы — популярное решение для квартир и частных домов. Они сочетают высокую теплоотдачу алюминия с прочностью и коррозионной стойкостью стали. Но чтобы радиатор работал эффективно и прослужил 20—30 лет, важно правильно его подключить. Разберем, из чего сделаны биметаллические радиаторы, какие схемы подключения существуют и как выполнить монтаж.
Биметаллические радиаторы: из чего они сделаны и в чем их преимущество
Чтобы понять, из чего сделаны биметаллические радиаторы отопления, заглянем в их конструкцию. Название «биметаллический» говорит само за себя — прибор состоит из двух металлов.
Внутренняя часть — стальной сердечник, который контактирует с теплоносителем. Это Н-образная конструкция из двух коллекторов и вертикальных каналов. Сталь обеспечивает прочность, устойчивость к коррозии и способность выдерживать давление до 20—25 атмосфер.
Наружная часть выполнена из алюминиевого сплава. Алюминий обладает отличной теплопроводностью, благодаря чему радиатор быстро нагревается и эффективно отдает тепло. Теплоотдача одной секции — 150—180 Вт.
Преимущества биметаллических радиаторов:
- высокая теплоотдача;
- устойчивость к гидравлическим ударам и перепадам давления;
- стойкость к некачественному теплоносителю;
- максимальная температура — до 110°C.
Радиаторы выпускаются с межосевым расстоянием 200, 300, 350 и 500 мм, что позволяет подобрать модель под любую систему. Они подходят для однотрубных и двухтрубных систем.
Схемы подключения биметаллических радиаторов
Прежде чем разбираться, как подключить биметаллические радиаторы отопления, важно понять, какие схемы вообще существуют. В конструкции современных радиаторов предусмотрено четыре точки подключения — две сверху и две снизу. Это позволяет выбрать оптимальный вариант монтажа.
Диагональное подключение — максимальная эффективность
Подача теплоносителя осуществляется в верхний патрубок с одной стороны, а обратка подключается к нижнему с противоположной. Это самая эффективная схема: вода проходит через весь радиатор, все секции прогреваются равномерно. Особенно важно для радиаторов с большим количеством секций (более 8). КПД приближается к 100%. Оптимальный вариант для двухтрубных систем.
Боковое подключение — классическое решение
Трубы подходят к радиатору с одной стороны: подача сверху, обратка снизу. Самый распространенный способ — именно так подключено большинство старых батарей.
Боковое подключение простое и недорогое, но рекомендуется устанавливать радиатор до 10 секций — иначе крайняя часть радиатора не будет прогреваться.

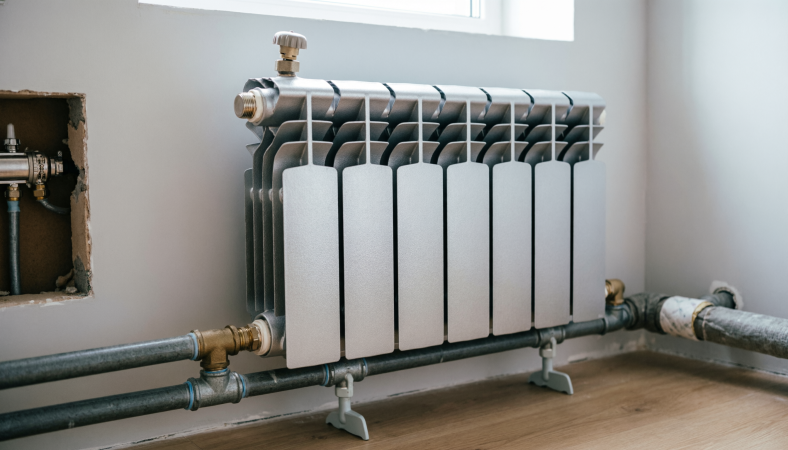

Нижнее подключение — эстетика и удобство
Обе трубы подходят к радиатору снизу. Эту схему выбирают из эстетических соображений — трубы можно спрятать в пол или стену. Популярна в частных домах на этапе строительства и новостройках, когда на полах нет финишного покрытия.
Как подключить биметаллический радиатор: пошаговая инструкция
Шаг 1. Подготовка
Убедитесь, что у вас есть все необходимое:
- радиатор подходящего размера и мощности;
- кронштейны;
- пробки, заглушка и кран Маевского;
- шаровые краны и фитинги;
- инструменты.
Шаг 2. Выбор места
Радиатор устанавливают под окном — это создает тепловую завесу. Важные зазоры: 5 см от пола, 10 см от подоконника, 3 см от стены.
Шаг 3. Подготовка радиатора
Перед установкой проверьте комплектацию, осмотрите на наличие повреждений, очистите поверхность, установите клапаны на подачу и обратку.
Шаг 4. Крепление на стену
Радиатор крепится на кронштейны в 4 точках. Количество секций определяется теплотехническим расчетом с учетом объема помещения и теплопотерь.

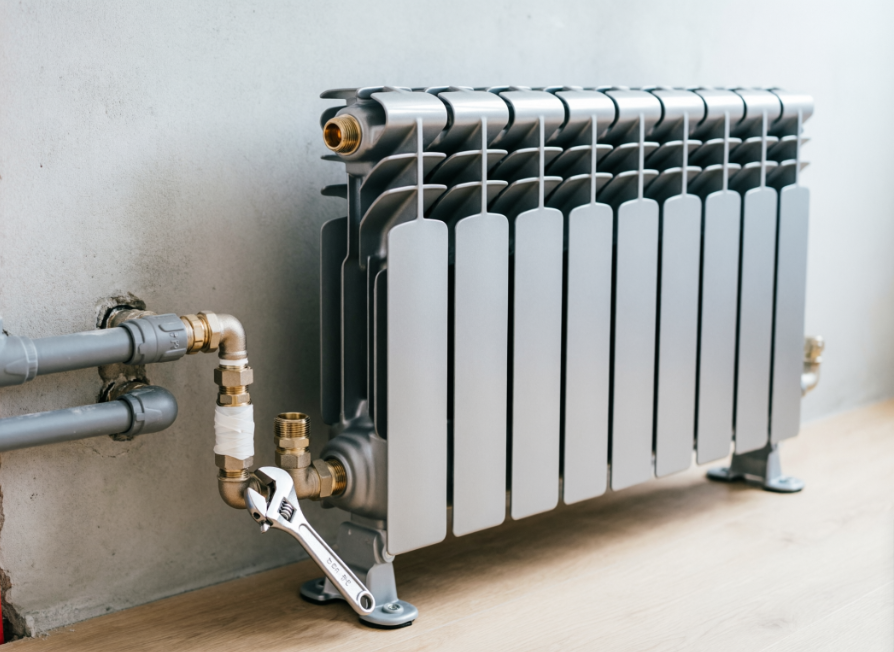

Шаг 5. Подключение к системе
Подключение выполняется по выбранной схеме с использованием шаровых кранов и соединений «американка». Перед подключением систему промывают от ржавчины.
Шаг 6. Удаление воздуха и проверка
Откройте кран Маевского для удаления воздуха. Проверьте герметичность всех соединений.
Особенности подключения в квартире
В многоквартирных домах подключение имеет свою специфику. Расскажем, как подключить биметаллический радиатор отопления в квартире правильно. Ключевые моменты:
Давление. Биметаллические радиаторы выдерживают до 20—25 атм, что делает их идеальными для централизованного отопления с возможными гидроударами.
Нижняя подача. В современных квартирах встречается нижняя подача. Важно правильно определить подающий и обратный патрубок (информация в паспорте).
Согласование. Любые работы по замене или подключению радиаторов в многоквартирном доме должны согласовываться с управляющей компанией — самовольное вмешательство в общедомовую систему влечет штрафы.
Полезные советы
- Для максимальной теплоотдачи выбирайте диагональное подключение.
- Изучайте техническую документацию на радиатор — там указаны допустимые схемы подключения.
- Используйте качественный теплоноситель
Правильное подключение биметаллического радиатора — залог эффективной работы всей системы отопления. Выбор схемы (диагональной, боковой или нижней), соблюдение монтажных зазоров и использование качественных материалов обеспечат равномерный прогрев и долгий срок службы прибора. Биметаллические радиаторы — надежное решение для квартир с централизованным отоплением и частных домов с автономной системой. Их стальной сердечник выдерживает высокое давление и коррозию, а алюминиевый корпус обеспечивает отличную теплоотдачу. При грамотном монтаже такой радиатор будет радовать вас теплом долгие годы.
