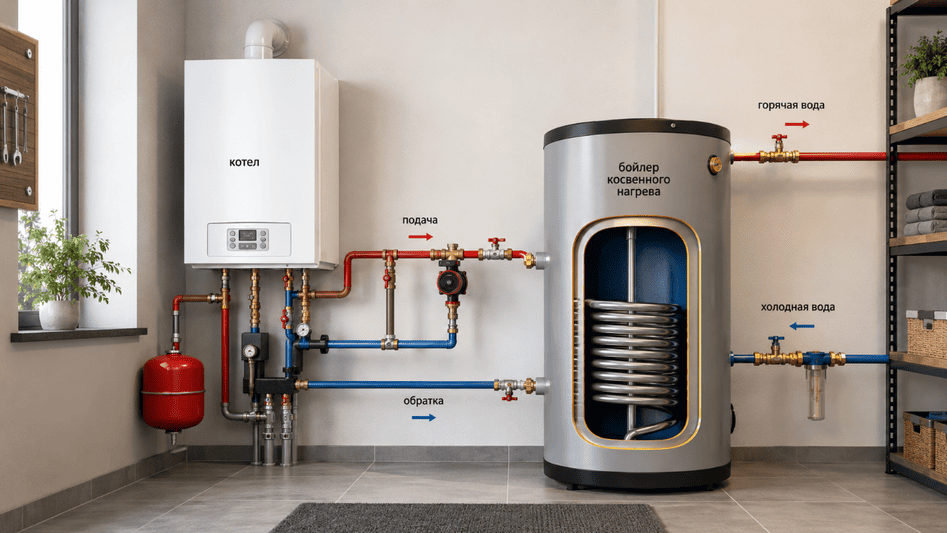

Даже самый качественный и дорогой бойлер косвенного нагрева превратится в бесполезный бак, если его неправильно подключить. Ошибки в обвязке приводят к тому, что вода греется часами, котел «тактует», а радиаторы остаются холодными. Разберем все этапы грамотного подключения БКН к системе отопления.
Обязательные элементы обвязки, о которых часто забывают
Еще до того, как выбирать схему, запомните три правила, нарушение которых приводит к авариям:
- Группа безопасности на входе холодной воды. При нагреве вода расширяется на 3–4%. Без расширительного бачка и предохранительного клапана бак может просто разорвать. Монтируйте их сразу после входного крана, до обратного клапана.
- Фильтр-грязевик. Ставьте механический фильтр на входе холодной воды. Песок и окалина быстро выведут из строя арматуру и ухудшат теплообмен.
- Воздухоотводчик. В верхней точке контура змеевика обязательно должен стоять автоматический воздушный клапан, иначе воздушная пробка заблокирует циркуляцию теплоносителя.
Четыре основные схемы подключения к котлу
Выбор схемы зависит от возможностей вашего котла, его автоматики и желаемого уровня комфорта.
Схема 1. Через трехходовой клапан (приоритет ГВС)
Это самый правильный, надежный и популярный вариант для дома.
- Как это работает: На подаче от котла монтируется трехходовой термостатический или сервоприводной клапан, управляемый датчиком, который погружен в гильзу бойлера. Как только вода в БКН остыла, датчик дает команду клапану, и тот весь поток горячего теплоносителя направляет в змеевик бойлера. Отопление дома временно отключается.
- Главный плюс: Экстремально быстрый нагрев. Практически вся мощность котла брошена на приготовление горячей воды.
- Нюанс: Вы не замерзнете. Теплоемкость дома велика, а нагрев 150 литров воды занимает 15–25 минут. За это время температура в комнатах не успеет упасть даже на полградуса.
Схема 2. С дополнительным циркуляционным насосом (без приоритета)
Используется, когда котел мощный, и вы хотите, чтобы отопление работало непрерывно.
- Как это работает: Бойлер и радиаторы подключаются параллельно. В контуре БКН ставят собственный циркуляционный насос, а на выходе из бойлера – обратный клапан. Насос включается по сигналу термостата бойлера.
- Плюс: Отопление не прерывается ни на секунду.
- Минус: Нагрев воды происходит медленнее, так как теплоноситель делится между двумя потребителями. Обязательно нужна балансировка, иначе насосы будут конфликтовать.
Схема 3. Прямое подключение к двухконтурному котлу со встроенным управлением
Современные двухконтурные котлы имеют внутри трехходовой клапан и клеммник для подключения датчика температуры БКН. Вам нужно лишь подсоединить трубы и подключить провода.
- Особенность: Вторичный пластинчатый теплообменник самого котла либо отключается, либо используется как проточный догреватель. Вся логика уже «прошита» в плате управления. Это идеальный вариант с точки зрения минимизации внешних компонентов.
Схема 4. Рециркуляция ГВС: чтобы горячая вода шла мгновенно
Рециркуляция – это не способ завязать бойлер с котлом, а способ доставки горячей воды до точки разбора. Без нее вода в длинных трубах остывает за 30–60 минут. Утром вы открываете кран, спускаете 15 литров холодной воды и только потом идет теплая.
Как организовать:
От самой дальней точки водоразбора прокладывается третья труба, которая возвращается обратно к бойлеру. В баке должен быть специальный патрубок «вход рециркуляции». Если его нет – линию подключают через тройник к входу холодной воды, обязательно с обратным клапаном.
- Что нужно установить: Малошумный циркуляционный насос (Brute, Comfort или аналог), работающий в паре с таймером или термостатом, и обратный клапан.
- Бонус: Ветку рециркуляции пускают через водяной полотенцесушитель. Он будет горячим 365 дней в году, независимо от того, топите вы дом или на улице лето.
Частые ошибки при монтаже
- Заужение диаметра труб. Контур от котла до змеевика должен выполняться трубой не менее ¾ дюйма (желательно 1 дюйм), иначе гидравлическое сопротивление «задушит» насос.
- Отсутствие расширительного бака на линии ГВС. Даже через предохранительный клапан при каждом цикле нагрева будет капать вода. Бак объемом 5–8 литров решит эту проблему.
- Неправильная установка датчика температуры. Датчик должен быть вставлен до упора в специальную гильзу, а не просто примотан изолентой к трубе.
- Игнорирование теплоизоляции. Все трубы рециркуляции и подачи ГВС должны быть утеплены вспененным каучуком. Без этого рециркуляция превращается в гигантский радиатор отопления, который греет стены и перерасходует топливо.
Заключение
Бойлер косвенного нагрева, грамотно обвязанный с учетом всех нюансов, – это сердце по-настоящему комфортной системы водоснабжения. Выбирая схему с трехходовым клапаном и добавляя рециркуляцию, вы получаете быстрый нагрев, запас в сотни литров и горячую воду, льющуюся из крана в ту же секунду. Доверьте электрическую и гидравлическую часть специалистам, но, зная эти принципы, вы легко сможете проверить их работу и задать правильные вопросы.
